系統簡介

礦井通風系統監測與遠程風量調控系統，有井上監控軟件部分、井下通風數據采集測定部分、自動風量調節風窗、自動風門、反逆流風門等構成。系統采用集散控制，各部分都可井下獨立自動運行，也可通過井下環網可實現數據傳輸，實現對礦井通風系統進行實時監測、分析和控制，在地面上實時監測顯示井下巷道的風流狀態、自動風門和自動風量調節風窗設備的運行狀態，通過現有配套的網絡解算軟件對井下通風網絡進行解算，自動給出調節方案，通過安裝在井下各控風點調風裝置，實行遠程控制進行風量的遠程精確調控。

系統功能

實現井下風流狀態監測，監測井下各監測點的風速、風量、風壓、溫度、甲烷濃度、一氧化碳濃度、粉塵濃度實時上傳地面。 實現井下自動風門裝置、自動風量調節風窗裝置運行狀態監測，風窗的開度、風量等實時上傳地面。 實行地面對風門及風窗開度的自動控制和遠程監控。 自動風門、自動風量調節風窗、放逆流通風裝置可井下獨立自動運行。 具有井下火災預警及抗火災遠程控制自動風門功能。 可添加攝像頭實現視頻遠程監控。

系統特點

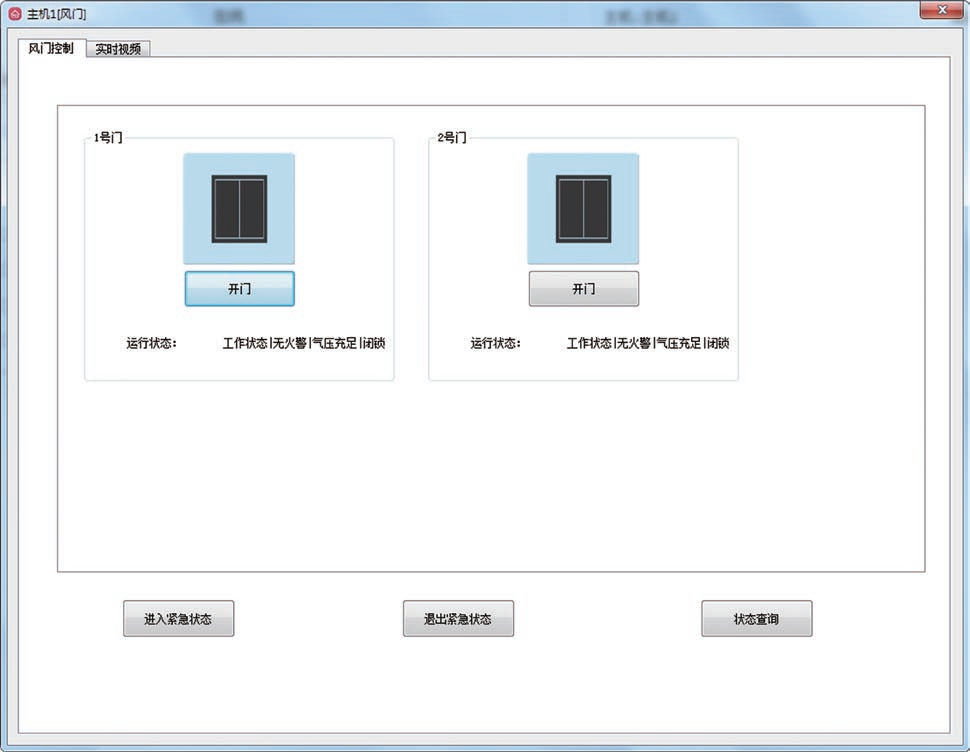

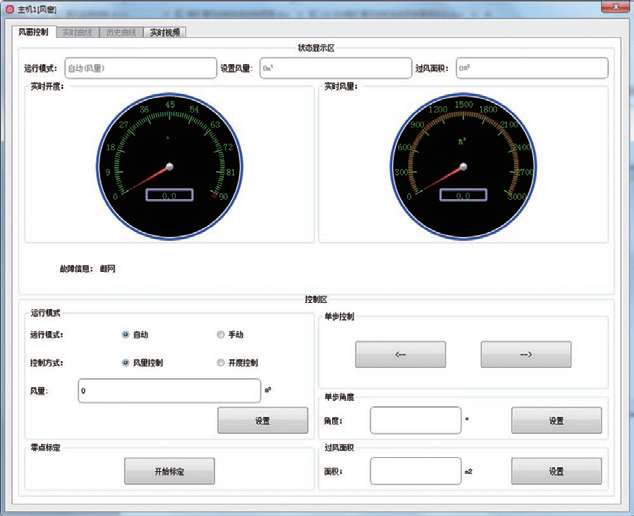

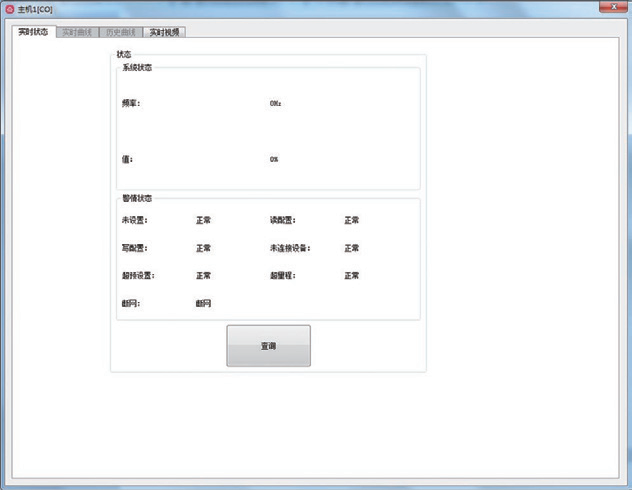

本系統基于J2EE的B/S架構，用戶可通過局域網管理監控井下設備。 風窗控制器數據采集器一體化設計，系統設備配置簡單，具有獨立ＩP地址，根據系統配置需求可任意添加。風窗控制器與風門控制器通過485通訊構成井下集散控制系統，可在風窗控制器上直接添加風門控制器，設置風門個數和位置，并可以給每個門設置別名，子系統井下可獨立運行。 可以在風窗控制器下添加傳感器；并可以設置傳感器的類型范圍、報警閥值、校準斜率、校準零點。 風門風窗參數可現場遙控設置，也可通過上位機設置，系統具有【基本設置】、【操作員設置】、【其他設置】三部分系統設置、主機管理、設備管理等功能。 系統可通過外部數據庫連接與三維可視化礦井通風仿真系統集成，實行科技通風智能決策與遠程控制系統。系統可在風窗控制器上添加網絡攝像機實現視頻監控。
